パレット立体自動倉庫「コンパクトシステム」

重量物の保管・物流倉庫の自動化で最も導入されているスタンダードタイプ。冷凍冷蔵・危険物にも対応可能です。

パレット立体自動倉庫「コンパクトシステム」

パレット立体自動倉庫「コンパクトシステム」は、パレット単位の荷物を自動搬送し高層ラックに保管する、自動倉庫です。高さ方向を有効利用することで、格納効率を高めることが可能となります。荷物の出し入れの指示はコンピュータで行うため、先入れ先出し管理や順列出庫も容易で、人力では難しい複雑な運用管理にも対応可能です。フォークリフトと使ったシンプルな保管倉庫としての使い方以外にも、さまざまな運用方法がございます。

  • 多層階建屋の吹抜け空間に設置し、自動倉庫兼垂直搬送機として活用。
  • 原材料や金型を保管し、無人搬送車で各生産ラインへ自動供給。
  • 工程間に配置し、前工程から回収した仕掛品を一時保管。次工程へタイムリーに供給。
  • ロボットなどの周辺装置と組み合わせ、自動ピッキングシステムを構築。

お客様の格納物や設置環境など、ご要望に合わせ最適な自動倉庫をご計画・提案いたします。

対応搬送物

一般的なパレットから特殊な形状まで、各種荷物に対応可能です。

  • JISパレット
    日本で一般的な、底面が閉じたパレット。

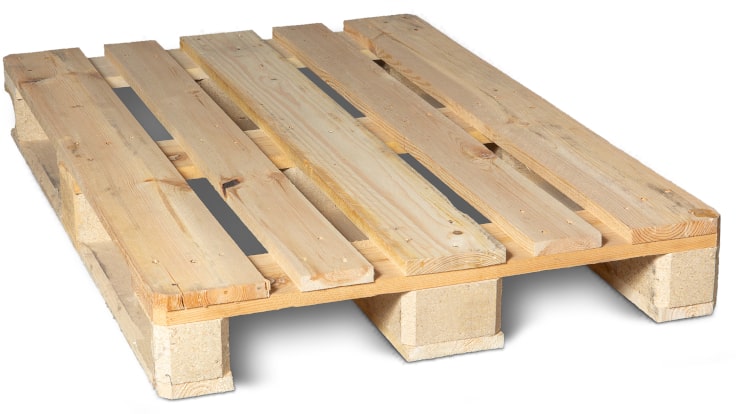

  • ユーロパレット(EPALパレット)
    欧州で一般的な、800x1200、1000x1200サイズのスキッドパレット。

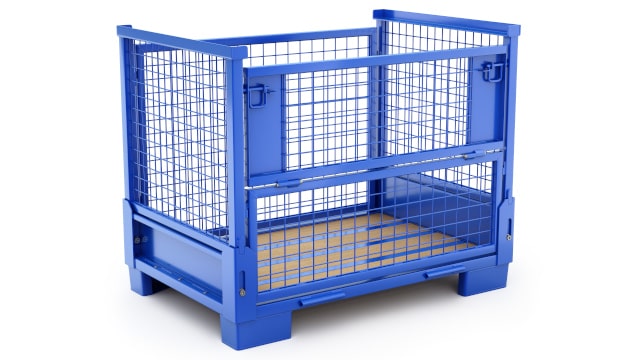

  • ボックスパレット
    機械部品の保管によく利用される、4本脚のボックスパレット。(足の形状によっては対応できない場合があります。)

  • ロール物
    ロール紙、フィルムシート、アパレル原反、カーペット、コイル材などのロール物にも対応可能です。詳しくはロールの保管と搬送をご覧下さい。(荷物の形状や強度によっては対応できない場合があります。)

  • 長尺物
    鋼材、アルミ型材、建築資材など、6mクラスの長尺物まで対応可能です。(導入事例

  • 自動車ボデー
    自動車工場において、車体の工程間一時保管にも利用されています。(導入事例

特殊環境対応

設置環境や保管物の特性に合わせたモデルをラインナップしています。食品や薬品業界にてニーズの高い冷凍・冷蔵仕様、素材のエージングや食品の発酵工程で必要とされる40~55℃の高温仕様、化学品業界で求められる防爆仕様、工作機械周りで必須の耐油仕様など、各種特殊環境向けに多数の自動倉庫納入実績があります。

  • 冷蔵・冷凍対応
    冷凍食品や薬品の保管向けに、冷凍温度帯に対応した耐寒仕様もご用意しています。

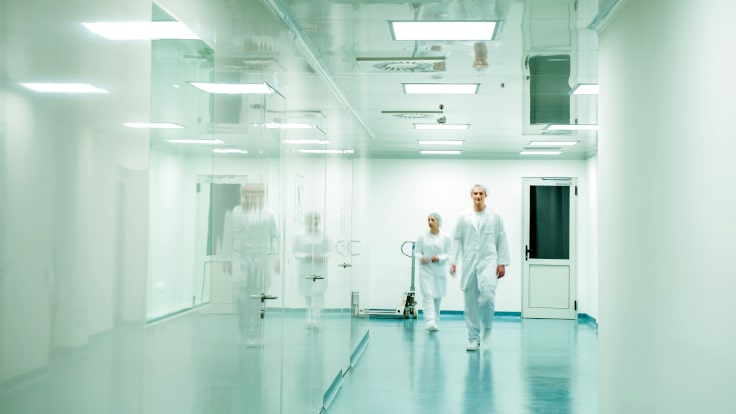

  • クリーン対応

    クリーン対応
    食品、医薬、精密機械の製造現場で求められる、ISOクラス6~7のクリーン環境対応も可能です。半導体や液晶など、さらに高いクリーン環境向け製品はこちら

  • FMS

    油・粉塵対応(FMS)
    工作機械への冶具供給および加工後の回収を、自動倉庫が24時間自動で行います。油や粉塵が多い環境でも正確かつ安定的に稼働するための仕様を盛り込んでいます。

  • 危険物対応

    危険物対応
    2種場所(本質安全防爆構造、耐圧防爆構造)への設置に求められる、危険物対応モデルもご用意しています。販売は日本国内限定となっております。詳しくは危険物保管ソリューションへ。

その他バリエーション

入出庫能力やロットの大小に応じ、最適なシステム構成をご提案します。

  • シングルディープ

    シングルディープ
    最も一般的な自動倉庫の構成。1台のスタッカークレーンが、左右1列、合計2列の棚にアクセスします。

  • ダブルディープ
    1台のスタッカークレーンが左右2列、合計4列の棚にアクセスすることで、格納効率を向上させます。冷凍自動倉庫など格納効率を重視するシステムに最適です。

  • デュアルクレーン
    1通路内で2台のクレーンが入出庫を行い、約1.5倍の能力を実現します。 1台のみでの運転も可能なため、ダウン対策にも適しています。

  • 海外規格対応
    UL、ENなどの海外規格にも対応可能。

  • ビル式自動倉庫「ラックビルシステム」
    ビル式自動倉庫は、自動倉庫のラック柱と基礎を一体化し、屋根や壁を取り付けた建築物です。ダイフクは、1963年に一級建築事務所(東京都知事登録 第37069号 滋賀県知事登録(イ)第2309号)を開設以来、様々な業種向けにラックビル倉庫の建設を手掛けてきました。建築基準法、消防法、都市計画法など法律関係の調査から、トラック導線を含めた敷地利用計画まで、システム構築を一貫して承ります。

  • 地震対策
    ラックは当社オリジナル断面構造採用により耐震性を向上させ、自社工場で製作しています。また、地震対策検証用の加振試験装置を使い、様々な地震対策ソリューションを開発しています。詳しくは地震対策をご覧ください。

周辺設備

クレーン1台のシンプルなシステムから、複数台数で構成した大量保管システムまで、様々な周辺設備が、効率的で安全なシステム運用をサポートします。

  • 自走式電動台車
    フォークリフトで入出庫を行うシンプルなシステムに適した台車。1台で入庫、出庫どちらにも使用できます。

  • end-of-aisle conveyor

    アイルコンベヤ
    フォークリフトでの入出庫の他、AGVやSTVなど他の自動化設備と連携したシステム構築が可能です。

  • 金型自動倉庫

    ラックサイドステーション
    金型保管自動倉庫などは、プレス機にアプローチしやすいラック側面に入出庫口を設置します。

  • ソーティングトランスファービークル、STV

    高速仕分け台車(STV)
    複数のクレーンから、グループ出庫や順列出庫を可能にする自動搬送仕分け台車です。

  • ラックサイドピッキング
    自動倉庫のラック側面をピッキング間口として活用します。各間口にスライド式シャッターを設け、シャッターが開いている間はクレーンがアクセスをしない仕様にすることで、作業者の安全を確保します。詳しくは自動補充をご覧ください。

パレット自動倉庫のモデルシステム

  • 建物仕様・階数に合わせた、3つのモデルシステムをご紹介します。 パレット自動倉庫の導入を計画・設計する際はご参考にしてください 。こちらよりご覧下さい。
