垂直式回転棚「バーチカルカルーセル」

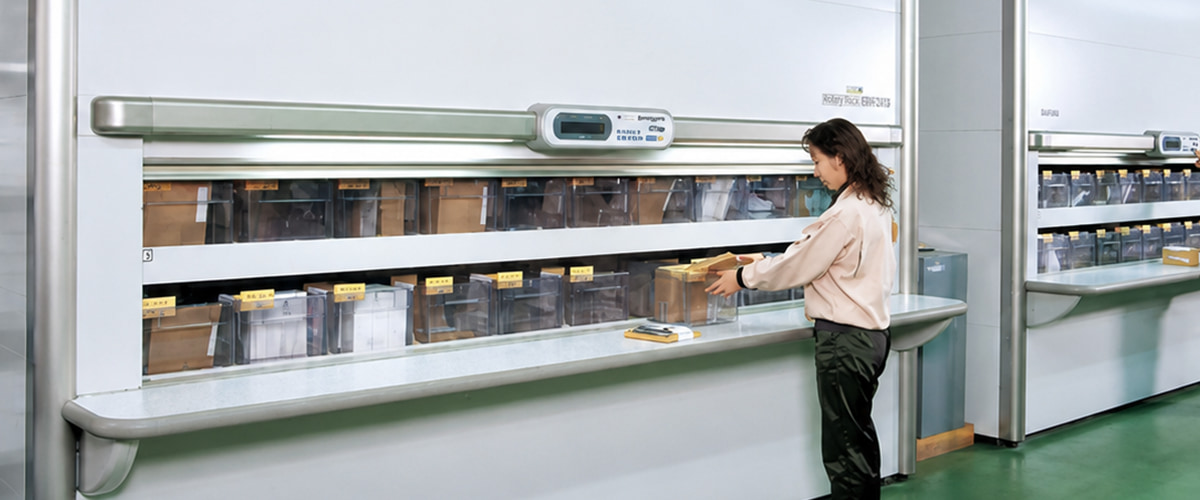

垂直式回転棚「バーチカルカルーセル」イメージ

バーチカルカルーセル(VCR)は、天井空間を有効利用するロータリー式のストッカーです。固定棚と比べ、少ない設置面積で大量保管が可能です。入出庫作業を集中管理できるため、作業者が歩き回って探す必要がなく、作業高さも常に一定のため、省力化に大きく貢献します。棚全体がパネルで囲まれているため、埃などから保管物が守れる上、施錠も可能なので防犯面でも安心です。

特長

使いやすく、作業効率UP

  • 操作パネル
    ボタンを押すだけで目的の棚がすぐ目の前に。ラクな姿勢でピッキング作業が行えます。

  • LEDライト
    LEDライトが入出庫口を明るく照らし、ピッキング作業をしやすくします。

  • WMS 連携
    在庫管理コンピュータ(WMS)に繋ぐことで、在庫管理精度を高めることも可能です。

保管物と作業者を守る安全装置

  • 非常停止ボタン
    緊急時に棚の回転を停止させます。

  • はみ出し検出センサー
    荷物のはみ出しを検知し、棚を停止させます。荷物の挟まれ事故を防止します。

  • エリアセンサー
    回転中に作業者の手を検出すると棚を停止させ、棚との接触を防止します。

  • シャッターインターロック
    シャッタを閉じないと棚が回転しないようロックします。 入出庫口を2か所設ける際や、より安全性を重視する場合に役立ちます。

バリエーション

多様な運用ニーズに対応する「システム構成」

  • 片面タイプ
    入出庫を一カ所で行う、基本の構成。

  • 両面タイプ
    入出庫作業をカルーセルの両面から行えるよう、入出庫口を2か所配置する構成。

  • 多層階タイプ
    入出庫口を2フロアに設けることで、カルーセルが保管庫と昇降機の二役を担う構成。

  • *両面・多層階タイプは、2ヶ所での同時作業はできません。同時作業をご希望の場合は、ケース自動倉庫をご検討下さい。

保管物に合わせて選ぶ「棚バケット」

  • 1段バケット
    病院、厨房、機械など、幅広い業種で使われている基本タイプ。 樹脂コンテナや滅菌コンテナなど容器に納められた荷物の収納に最適です。

  • 1段仕切り付バケット
    書類ファイルなどトレイ、コンテナ等を使用せず、荷物を直接棚に収納する場合に便利です。仕切板は75mmピッチで調整が可能です。

  • 2段バケット
    小さく軽量な電子部品などを、高密度保管する場合に最適です。 1段につき150kg、2段計300kgまで収納できます。

  • ツーリング保管用バケット
    工作機械のツール保管に特化した棚をご用意しました。UT-30、UT-40、UT-50のツーリングに対応します。

ホテル・病院など衛生管理が必要な荷物にも対応

食器や医療器具・滅菌コンテナなど清潔さを求められる物を保管する場合には、本体パネル、棚バケット、テーブルをステンレス仕様にすることが可能です。また殺菌灯を庫内に設置し専用モードで運転することで、各棚を自動的に殺菌することも可能です。(洗浄済み格納物の雑菌繁殖を防ぐもので、菌の繁殖したものをきれいにすることはできません。)

  • 全面ステンレスパネル仕様

  • 滅菌コンテナ保管向けステンレスの棚とテーブル

基本仕様

棚奥行(a) 400 / 520 / 620
棚高さ(b) 1段バケット 199 ~ 405
1段仕切バケット 219 ~ 415
2段バケット 76 ~ 181
棚間口(c) 1800 / 2300 / 3000
(取出し開口部高さ 580)
本体間口(d) 2412 / 2912 / 3612
本体奥行(e) 1295 / 1535 / 1735
本体高さ(f) 2250 ~ 6000
棚数 8 ~ 32
最大積載質量 300kg/棚(全体:300㎏×棚数)
一次側電源 三相AC200 / 220V(50 / 60 Hz)
受電容量 4.5 KVA(20棚以下)
6.0 KVA(22棚以上)
設置環境 0~40℃
  • 設置には「本体間口+200mm」、「本体高さ+100mm」、「本体奥行+100mm」以上必要です。
  • 本体はオールアンカで固定するので、床のコンクリート厚は150mm以上必要です。

モデル仕様

1段 - 奥行400 - 高さ324 - 間口2300 バケット 棚数 本体高さ(f) 本体質量
10 2600 1630 kg
12 3000 1790 kg
14 3350 1950 kg
16 3750 2120 kg
18 4150 2280 kg
20 4500 2450 kg
22 4900 2600 kg
26 5650 2930 kg
